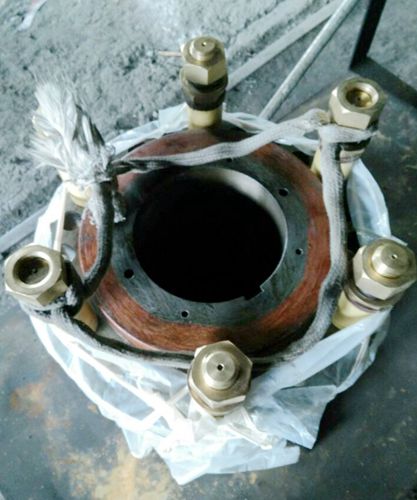

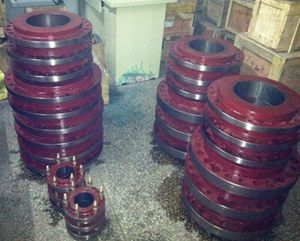

重慶賽力盟電動機，重慶電機廠，重慶電機，重慶電機配件。重慶賽力盟電機集電環結構介紹：集電環的結構由于制造工藝的不同而有多種。它們的共同點是都由導電環、絕緣和固定支撐3個主要部分組成，只是在組裝工藝上有所區別。下面介紹4種常見的由不同組裝工藝生產的集電環。
1.塑料集電環。這種集電環常用4330酚醛玻璃纖維壓鑄塑料連同幾個金屬環(又稱滑環。因常用銅制作，所以常稱為銅環)壓制成一個整體，主要用于一般用途的中小型電動機。壓制塑料集電環時，須先將金屬環與引出線連接好。
2.裝配式集電環。裝配式集電環主要由金屬環、襯套(薄鋼板彎成的開口套，又叫緊圈套)、絕緣襯墊和套筒等組成。絕緣襯墊可采用環氧酚醛玻璃布板或塑型云母板制成，套筒一般用鑄件車制而成。金屬環采用過盈配合與套筒加固，該類集電環主要用于中型電動機。
3.螺桿裝配式集電環。這種集電環的金屬環用絕緣墊圈相互絕緣，借助帶有絕緣套筒的螺桿固定在支架上，適用于中、低速的大型電動機。
4.熱套式集電環。這種集電環的金屬環直接加熱套在包有絕緣層的轉軸上，適用于高速電動機。金屬環一般采用黃銅、青銅或低碳鋼制成，高速電動機的金屬環用高強度合金鋼(如35SiMn)制成。大型電動機集電環的金屬環之間有時還裝配絕緣隔板，以加大金屬環之間的爬電距離。
|
